Phân Tích Chi Tiết Khối Nguồn TV LG – Sơ Đồ, Nguyên Lý Hoạt Động Và Vai Trò Từng Mạch
Phân Tích Chi Tiết Khối Nguồn TV LG – Sơ Đồ, Nguyên Lý Hoạt Động Và Vai Trò Từng Mạch

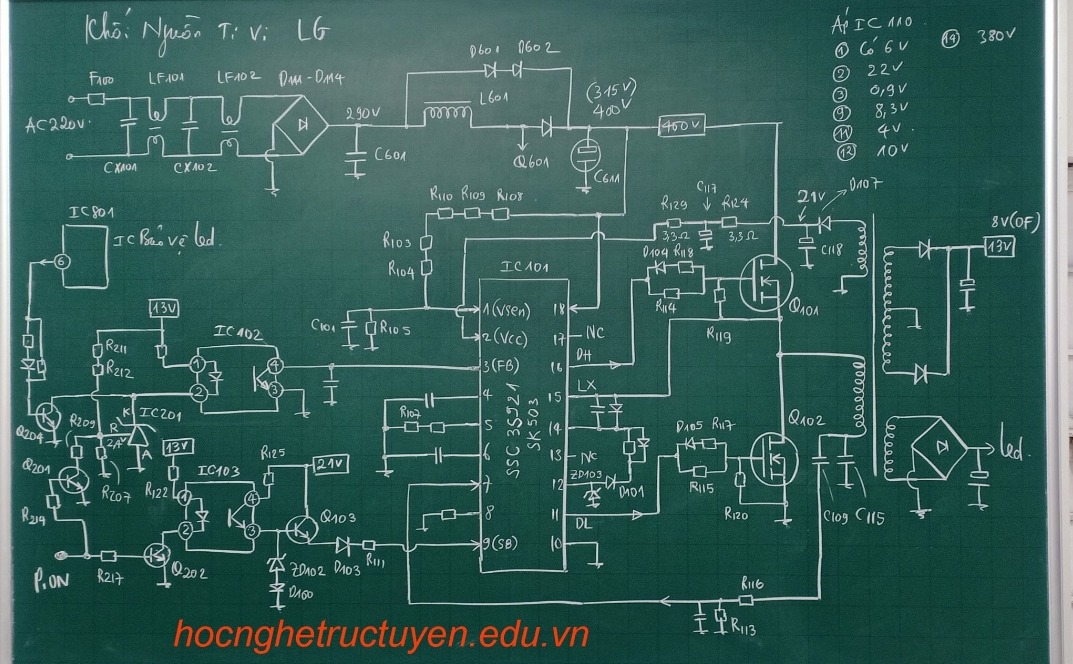

Khối nguồn (Power Supply Board – PSU) là một trong những phần quan trọng nhất của TV LG. Nhiệm vụ của nó là chuyển đổi điện lưới AC 220V sang nhiều mức điện áp DC ổn định để cung cấp cho bo chính (Mainboard), bo đèn nền (Backlight) và các mạch điều khiển khác.Bài viết này phân tích chi tiết sơ đồ khối nguồn TV LG theo hình dưới đây, giúp bạn dễ dàng hiểu được nguyên lý hoạt động cũng như cách kiểm tra – sửa chữa.1. Sơ Đồ Tổng Thể Khối Nguồn TV LG
Khối nguồn được chia thành các phần chính:Mạch lọc và chỉnh lưu AC 220V
Mạch PFC (Power Factor Correction)
IC nguồn chính (SSC9522/SSC9532 trong sơ đồ)
Mạch hồi tiếp (Feedback – FB)
Mạch tạo điện áp STB (Standby) 13V – 21V
Mạch nguồn ra nhiều đường DC: 5V – 8V – 13V – 22V – 380V
Mạch bảo vệ (OVP, OCP, OTP)
Mạch điều khiển On/Off từ Mainboard2. Mạch Lọc AC – Chỉnh Lưu – Tạo DC 310–380V
Ngay đầu vào AC 220V, điện áp đi qua:F800 (Cầu chì)
LF101 – LF102 (Lọc nhiễu EMI/RFI)
CX101 – CX102 (Tụ chống nhiễu X-cap)
DM1–DM4 (Cầu diode chỉnh lưu AC → DC)🟢 Sau khi chỉnh lưu, ta được DC 290–310V tại tụ C604.Điện áp này dùng làm nguồn sơ cấp cho IC nguồn và cuộn sơ của biến áp xung.3. Mạch PFC (Boost PFC) – Tăng áp lên 380–400V
Để TV hoạt động ổn định, hiệu suất cao, LG sử dụng mạch PFC chủ động gồm:MOSFET Q601
Cuộn L601
Diode D601 – D602
Tụ lọc C606Khi PFC hoạt động, điện áp từ 310V → nâng lên 380–400V, giúp:Tăng hiệu suất nguồn
Giảm méo hài
Cung cấp nguồn ổn định cho IC PWMSơ đồ bên phải còn ghi rõ:
(315V → 400V)4. IC Nguồn Chính (SSC9522 / SSC9532 – IC101)
Đây là trái tim của toàn bộ khối nguồn, điều khiển:Dao động PWM
Chế độ Standby
Bảo vệ quá tải
Mạch hồi tiếp
Điều khiển MOSFET công suất Q102/Q10AChân quan trọng:Chân
Ký hiệu
Chức năng1
Vsen
Giám sát điện áp ra2
Vcc
Nguồn cấp IC (13V – 21V)3
FB
Hồi tiếp, ổn định áp8
GND
Mass10–11
DL
Điều khiển MOSFET13–17
NC
Không dùng18
RT
Tạo tần số dao động5. Mạch Dao Động – Điều Khiển MOSFET Công Suất
MOSFET nguồn chính:Q102
Q10AHai transistor này đóng ngắt cuộn sơ biến áp xung theo điều khiển từ IC101.Khu vực R114 – R115 – R120, D107, D105… tạo thành:Mạch dẫn động Gate (Driver)
Mạch hạn dòng
Mạch chống quá áp6. Biến Áp Xung – Tạo Nhiều Đường Điện Áp DC
Biến áp nguồn tạo ra nhiều cuộn thứ cấp:13V → nuôi mạch Standby, mạch điều khiển
8V (OF) → dùng cho LED Driver
21V → cấp cho IC điều khiển và nguồn chính
5V/3.3V → Mainboard xử lý
22V → mạch âm thanh hoặc đèn nềnMỗi đường có:Diode chỉnh lưu (D107, D110…)
Tụ lọc (C118, C115…)
Cuộn chống nhiễu
Tụ stabilizing7. Mạch Standby (13V – 5VSB)
Standby là phần hoạt động ngay khi cắm điện, chưa bật TV.Mạch gồm:IC402, IC201
Q202, Q203, Q204
R211, R212, R122…Khi nhấn nút Power-On hoặc nhận lệnh từ Main, tín hiệu P.ON đi vào transistor → IC nguồn được kích hoạt → cho ra toàn bộ điện áp chính.Nếu Standby lỗi, TV thường bị:Không vào điện
Nhấp nháy đèn đỏ
Không bật nguồn8. Mạch Hồi Tiếp (Feedback – FB)
Mạch FB gồm:Opto (D101 hoặc D105)
TL431 (IC103)
R119 – R115 – R117 – R118Chức năng:Duy trì điện áp ổn định
Cắt nguồn khi quá áp hoặc thấp áp
Đồng bộ dao động với tảiNếu hỏng FB → nguồn dao động → TV bật tắt liên tục (protect).9. Mạch Bảo Vệ (OVP – OCP – OTP)
Các bảo vệ tích hợp:Quá áp (OVP) → IC cắt dao động
Quá dòng (OCP) → bảo vệ MOSFET
Quá nhiệt (OTP) → ngắt nguồn khi nóngThường liên quan:R113, R116 (cảm biến dòng)
Optocoupler
TL43110. Điện Áp Ra Chuẩn (Theo sơ đồ)
Góc trên phải ghi rõ mức điện áp thực tế ở các chân IC110:STT
Điện Áp
Chức Năng1
6.6V2
22V3
0.8V4
8.3V5
4V6
10V9
380VĐây là giá trị chuẩn để thợ điện tử kiểm tra.11. Nhận Dạng Hư Hỏng Theo Từng Khối
TV không vào điệnChết cầu chì
Lỗi diode DM1–DM4
Lỗi PFC: MOSFET Q601 chết
Mạch Standby không hoạt độngTV nháy đèn – không khởi độngLỗi IC nguồn SSC9522
Hồi tiếp TL431 – Opto hỏng
Lỗi tụ lọc 13V – 21VTV bật được nhưng tắt sau vài giâyLỗi đường 8V – 13V cấp LED driver
Hỏng MOSFET Q10A – Q102
Tụ lọc ra suy yếuĐiện áp không ổn địnhHỏng IC103
Hỏng opto
Tụ lọc thứ cấp già12. Kết Luận
Sơ đồ khối nguồn TV LG trong hình trên là dạng nguồn xung tích hợp PFC hiện đại. Khi hiểu rõ:Từng khối chức năng
Vai trò linh kiện
Mối liên quan giữa Standby – PWM – Hồi tiếp… bạn có thể dễ dàng sửa chữa hầu hết lỗi nguồn TV LG.Nếu bạn đang học sửa TV hoặc là kỹ thuật viên điện tử, việc nắm được sơ đồ này giúp rút ngắn thời gian sửa và tăng độ chính xác khi chẩn đoán bệnh.
