Hướng dẫn tháo laptop Acer Aspire R14 đầy đủ ( R5-471T-71W2) N15P6

Hôm nay tôi sẽ hướng dẫn đầy đủ tháo laptop Acer Aspire R14 (R5-471T-71W2) model N15P6 . Hướng dẫn tháo laptop này sử dụng cho một số model khác trong dòng Acer Aspire R14 . Nếu áp dụng được cho bạn , hãy nói số model laptop trong comment sau bài viết này .

Trong phần đầu của hướng dẫn tôi sẽ tháo vỏ laptop . Trong phần thứ hai tôi sẽ chỉ như để mở panel màn hình .

Bước 1

Tháo 12 vít giữ nắp đáy vỏ .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 2

Bắt đầu tháo nắp vỏ ra khỏi phần còn lại của laptop . Bạn sẽ phải sử dụng một số lực vừa phải bởi vì có nhiều chốt ẩn giữ hai phần với nhau .

Bật lắp đáy vỏ sử dụng một công cụ mở vỏ.

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 3

Tháo rời vỏ dưới

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 4

Tháo 2 vít giữ Pin với nắp vỏ trên .

Ngắt kết nối cáp pin ra khỏi mainboard

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 5

Tháo rời pin

Model Pin Acer Aspire r14 ( R5-471T-71W2) : AC14B3K

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 6

Thảo mộc ốc vít giữ ổ SSD và kéo SSD ra

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 7

Thảo 2 ốc vít giữ bo nút nguồn , đọc SD/USB

Ngắt kết nối cáp I/O ra khỏi mainboard

Tôi sẽ tháo rời cáp I/O để vào card wi-fi . Nếu bạn không cần tháo rời card wi-fi , bạn có thể ngắt kết nối cáp I/O ra khỏi Bo nút nguồn , đọc SD/USB

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đây là như nào để ngắt kết nối cáp I/O ra khỏi mainboard

Nhất thanh khóa màu xám để mở khóa đầu nối ( mũi tên màu đỏ )

Kéo cáp ra ( mũi tên màu vàng )

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 8

Tháo rời bo mạch nút nguồn đọc thẻ USB SD với cáp I/O được gắn vào nó .

Bạn phải rút cáp I/O ra khỏi vỏ trên . Nó được giữ bằng băng dính.

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 9

Ngắt kết nối cả hai cáp anten ra khỏi card wi-fi

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 10

Tháo 1 ốc vít giữ card wi-fi và kéo card ra

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 11

Ngắt kết nối 2 cáp màn hình ra khỏi mainboard

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 12

Thảo tất cả các cáp màn hình ra khỏi vỏ trên

Thảo 8 ốc vít giữ bản lề bên trái và bên phải

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 13

Nhấc cả hai bản lề màn hình lên và tách vỏ trên ra khỏi panel màn hình .

Tôi sẽ chỉ như nào để tháo panel màn hình sau trong hướng dẫn này .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 14

Ngắt kết nối cáp Jack nguồn DC ra khỏi mainboard .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 15

Nhấc Jack nguồn DC lên và tháo khỏi đường dẫn trên nên lắp vỏ .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 16

Tháo 11 ốc vít giữ mainboard và cả hai quạt làm mát ( được gắn đến tản nhiệt ) .

Ngắt kết nối những cáp được đánh màu sau :

  • Cáp bàn phím màu da cam
  • Cáp đèn bàn phím màu vàng
  • Cáp Touchpad màu xanh
  • Cap bo đèn led ở trước màu xanh da trời
  • Cáp loa màu hồng
  • Pin CMOS mũi tên màu đỏ . Đầu nối này được đặt ở mặt kia của mainboard nhưng vẫn có thể vào được .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đây là như nào để ngắt kết nối cáp bàn phím

Trượt anh khóa màu trắng ảnh đến hướng trên hình khoảng 2 mm ( hai mũi tên màu đỏ ) .

Kéo cáp bàn phím ra ngoài ( mũi tên màu da cam )

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đây là như nào để ngắt kết nối touchpad và cáp bo đèn led đằng trước .

Nhấc thanh khóa ( mũi tên màu đỏ ) lên và kéo cáp ra ngoài ( mũi tên màu vàng )

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đầu nối đèn bàn phím là nhỏ . Hãy cẩn thận trong khi mở khóa ( mũi tên màu đỏ ) và tháo cáp ( mũi tên màu vàng )

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 17

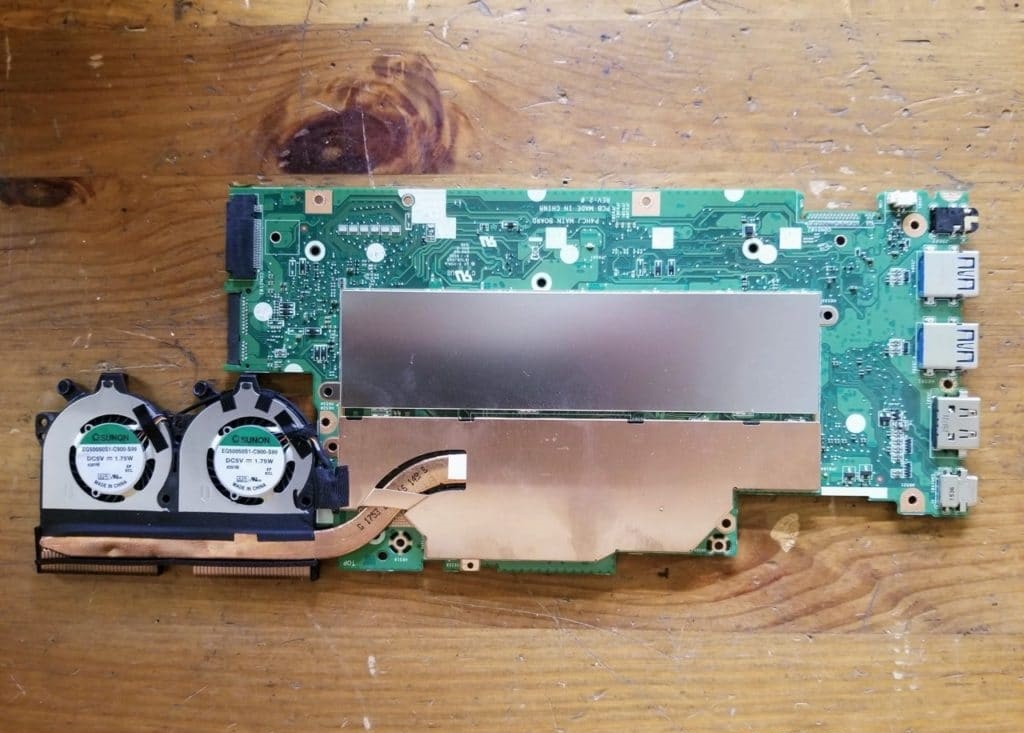

Với tất cả các ốc vít được tháo và các cáp được ngắt kết nối bạn có thể nhấc và tháo rời mainboard .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đây là hình ảnh của mặt bên kia của mainboard

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bàn phím trong laptop Acer Aspire r14 ( R5-471T-71W2 ) mà không tháo dễ . Nó được gắn cố định đến vỏ trên .

Trong khi đó touchpad có thể được tháo rời và thay thế nếu cần thiết .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Như nào để tháo panel màn hình Acer Aspire R14

Sau khi panel màn hình được tách khỏi vỏ laptop ( như ở trong bước 13 ) bạn có thể tháo panel màn hình và tháo rời màn hình LCD .

Bước 18

Bắt đầu tách mép đằng trước ra khỏi vỏ sau của màn hình sử dụng một công cụ mở vỏ kim loại mỏng .

Bật mép để để tháo nhiều chốt bị ẩn giữ 2 phần với nhau .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 19

Tiếp tục tách mép đằng trước với ngón tay của bạn trong khi đang sử dụng công cụ mở nắp vỏ .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 20

Tách mép ở đằng trước ( với màn hình LCD được gắn vào ) ra khỏi vỏ sau của màn hình .

Bây giờ bạn có thể vào và ngắt kết nối cáp màn hình .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Tháo băng dính giữ kết nối và ngắt kết nối cáp màn hình ra khỏi màn hình LCD.

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 21

Cẩn thận nhấc bo chuyển màn hình cảm ứng và lật nó lên .

Tôi không biết điều màn hình mới của bạn có gắn bo này không . Tôi sẽ chỉ như nào để ngắt kết nối bo trong trường hợp nếu màn hình mới của bạn không có .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 22

Trên mặt kia của bo chuyển màn hình cảm ứng bạn sẽ thấy 3 đầu nối

Nếu màn hình mới của bạn đã có Bo này được cài đặt , tất cả bạn phải làm là ngắt kết nối một cáp ra khỏi cạnh ( mũi tên màu vàng )

Nếu màn hình mới của bạn không có Bo này được cài đặt bạn phải ngắt kết nối thêm 2 cáp ( được đánh dấu bằng màu cam ) và chuyển đến bo mạch để cài màn hình mới.

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Đây là như nào để ngắt kết nối cáp chuyển đổi số .

Mở khóa đầu nối ( mũi tên màu đỏ ) và kéo cáp ra ( mũi tên màu cam )

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 23

Bây giờ bạn có thể chuyển bo mạch chuyển đổi màn hình cảm ứng sang màn hình mới nếu cần thiết .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Bước 24

Với tất cả các cáp được ngắt kết nối bạn có thể tách màn hình LCD ra khỏi vỏ sau .

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Để tìm tìm một màn hình thay thế thế quan sát số mô đen trên màn hình ban đầu . Màn hình LCD được gắn cố định ảnh đến mép đằng trước – nó được bán cùng 1 cái .

Acer aspire R14 ( R5-471T-71W2 ) có màn hình được cài : B140HAT02.0

huong-dan-thao-laptop-acer-aspire-r14-day-du-r5-471t-71w2-n15p6

Trong hướng dẫn tiếp theo tôi sẽ vẽ chỉ cho bạn quá trình tháo laptop Acer Aspire R15 ( R5-571TG-59VA ) N16P2
