Hướng dẫn tháo laptop Acer Aspire R15 ( R5-571TG-59VA) N16P2

Bài viết này sẽ giúp bạn tháo laptop Acer Aspire R15 ( R5-571TG-59VA) model N16P2 .

trong phần đầu của hướng dẫn tôi sẽ chỉ như thế nào để tháo vỏ laptop và trong phần thứ hai như nào để mở panel màn hình .

Bạn sẽ cần ăn các công cụ sửa chữa như sau : tua vít Philips kích cỡ #0 , công cụ mở nắp vỏ , cái nhíp .

Bước 1

Tháo 12 ốc vít giữ đế vỏ

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 2

Bật đế vỏ và tháo rời nó hoàn toàn

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 3

Thảo 2 vít giữ pin laptop

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 4

Nhấc pin lên và ngắt kết nối cáp pin ra khỏi mainboard .

Model Pin Acer Aspire R15 ( R5-571TG-59VA) N16P2 : AC14B3K

Model Pin tương tự được sử dụng trong Acer Aspire R14 ( R5-471T-71W2) N15P6 mà tôi đã tháo trong một trong những hướng dẫn trước .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

 Bước 5

Ngắt kết nối cáp ổ cứng 2,5″ ra khỏi mainboard

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Để tháo cáp cần mở khóa đầu nối trước .

Nước Thanh Hóa lên tại một góc 90 độ để mở khóa đầu nối ( mũi tên màu đỏ ) . Sau đó kéo cáp ổ cứng ra ( mũi tên màu vàng )

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 6

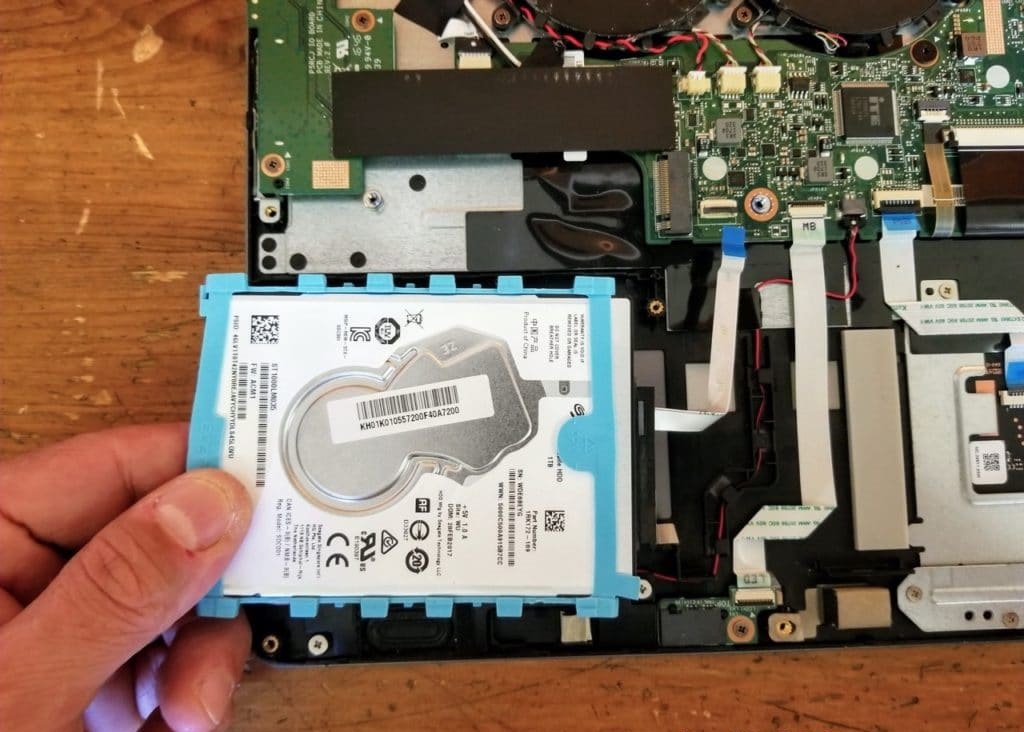

Tháo ổ cứng với đế cao su và cáp được gắn kèm .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Nếu bạn định thay nó với một ổ cứng mới hoặc nâng cấp lên ổ 2,5″ SSD chạy nhanh hơn ổ cứng thường . Khe M.2 được đặt ở ngay trên ổ cứng thường .

Cập nhật : hôm nay tôi đã thử cài đặt Windows 10s trên Samsung 970 Evo NVMe M.2 1TB . Vì một lý do nào đó việc cài đặt cuối cùng không được chính xác . Ổ cứng quá không được tìm thấy kích cỡ ổ cứng được thông báo 0 MB . Tôi không thể format nó . Tôi đã thử nâng cấp bios laptop từ 1.07 lên v 1.10 nhưng không giúp được . Ổ cứng cũ hơn của tôi 500 GB Samsung 960 Evo NVMe đã được nhận chính xác . Tôi không gặp gặp vấn đề khi cài đặt Windows 10 OS trên ổ cứng đó . Tôi không chắc vấn đề này có liên quan đến bios laptop ( có thể được khắc phục sau này ) hay phần cứng không hỗ trợ drive mới nhất NVMe .

Bước 7

Tháo 3 vít giữ bo nút nguồn / đọc thẻ USB / SD .

Ngắt kết nối cáp I/O ra khỏi mainboard . Đầu nối này được ẩn dưới băng dính đen

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Đây là như nào để ngắt kết nối cáp I/O

Mở khóa đầu nối ( mũi tên màu đỏ ) và kéo cáp ra ( mũi tên màu vàng ) . Chú ý trên đầu nối này thanh khoay mở lên từ cạnh ngoài hướng về cáp .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 8

Nhấc lên và tháo rời bo nút nguồn/đọc thẻ SD/USB

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 9

Ngắt kết nối cả hai cáp anten wi-fi từ card wi-fi ( hai mũi tên màu đỏ )

Ngắt kết nối đầu nối camera webcam từ mainboard ( mũi tên màu xanh )

Tôi sẽ để lại card wi-fi được kết nối với mainboard nhưng bạn có thể tháo nó ra nếu cần thiết.

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 10

Gỡ cáp ra khỏi đường dẫn ăn ở chỗ nghỉ tay

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 11

Rút cáp chuyển đổi số màn hình cảm ứng và cáp màn hình ra khỏi mainboard

Gỡ cáp ra khỏi đường dẫn

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 12

Tháo 6 vít giữ bản lề màn hình bên trái và bên phải

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 13

Nhấc bản lề màn hình bên phải lên một góc 30 độ .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 14

Nhấc bản lề màn hình bên trái nên theo cùng cách .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 15

Với cả hai bản lề được nhấc lên bạn có thể tách bộ phận nghỉ tay ra khỏi panel màn hình .

Tôi sẽ hướng dẫn như nào để mở panel màn hình và vào màn hình LCD sau .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 16

Tháo 6 vít ( màu cam ) giữ quạt làm mát

Thảo 9 vít ( màu đỏ ) giữ mainboard

Ngắt kết nối các cáp được đánh màu sau :

  • Cáp đèn led đằng trước ( màu vàng )
  • Hai cáp loa ( màu hồng)
  • Hai cáp touchpad ( màu xanh )
  • Hay cáp bàn phím ( màu xanh lá cây )

Pin RTC được cắm vào trong mainboard . Tôi sẽ không ngắt kết nối pin RTC và tháo nó ra với mainboard . Pin RTC được gắn với chỗ nghỉ tay bằng băng dính.

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Đây là như nào để ngắt kết nối cáp bàn phím lớn.  Đầu nối này là khác biệt một chút so với các đầu nối khác .

Trượt thanh khóa đầu nối về phía cáp ( hai mũi tên màu đỏ ) và kéo cáp ra ( mũi tên màu vàng )

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Đây là như nào để ngắt kết nối cáp bàn phím lớn

tất cả các cáp dẹt khác có thể được tháo theo cùng cách

Mở khóa đầu nối và kéo cáp ra

Đây là như nào để tháo tất cả các cáp dẹp khác trên mainboard

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 17

Tách mainboard ra khỏi bộ phận nghỉ tay và tháo nó .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Có 6 vít giữ module làm mát ( tản nhiệt và 2 quạt ) với motherboard . Module làm mát có thể được tháo dễ dàng ra khỏi mainboard nếu bạn tra keo tản nhiệt lên CPU và chíp GPU

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Đây là mặt bên kia của motherboard . Jack DC được hàn với motherboard

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Trong laptop Acer Aspire R15 (R5-571TG-59VA) N16P2 bàn phím được gắn cố định nên chỗ nghỉ tay và không thể được tháo dễ dàng .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Tháo panel màn hình Acer Aspire R15 ( R5-571TG-59VA)

Bước 18

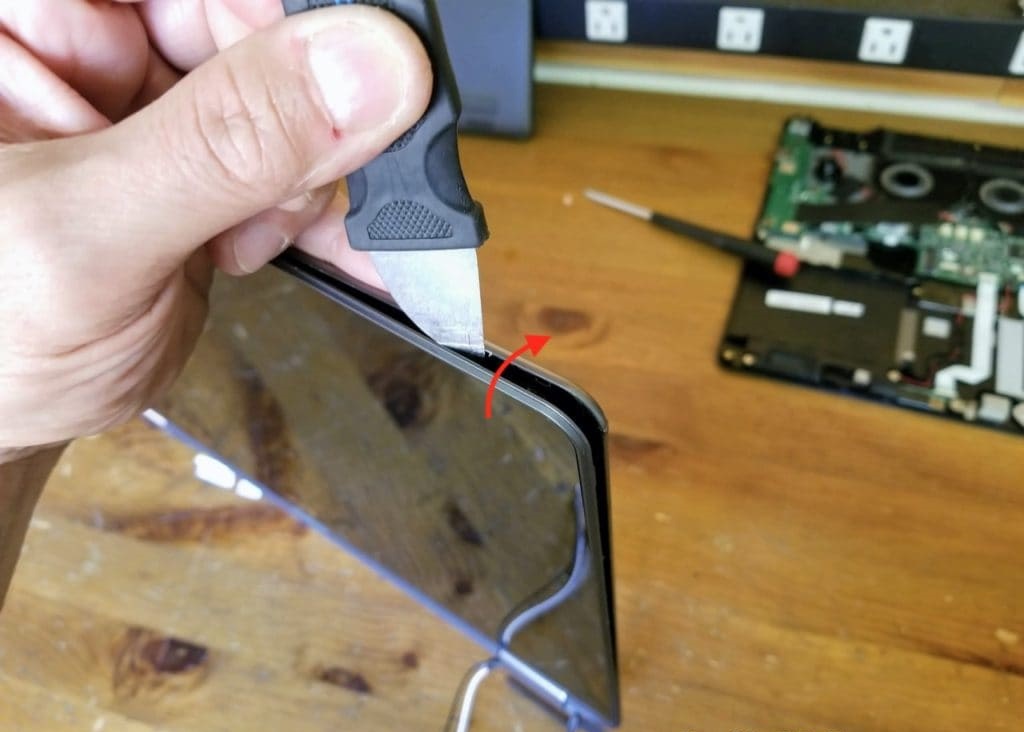

Tháo mép màn hình một cách cẩn thận ra khỏi vỏ sau . Tôi sử dụng một một cái mở vỏ kim loại mỏng trong bước này .

Có nhiều chốt bị ẩn giữ mép mà hình với vỏ sau

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 19

Tiếp tục mở panel màn hình với ngón tay của bạn trong khi sử dụng cái mở vỏ .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 20

Tách bộ phận màn hình cảm ứng / LCD ra khỏi vỏ sau .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Bước 21

Bây giờ bạn có thể vào và ngắt kết nối cáp màn hình ra khỏi mặt sau của màn hình LCD

Màn hình LCD được dán với bộ chuyển số

Nếu bạn thay thế toàn bộ bộ phận chuyển đổi số / LCD , cần ngắt kết nối thêm hai cáp ra khỏi bo chuyển đổi số ( không được chỉ ra trong hướng dẫn này )

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Đây là như nào để ngắt kết nối cáp màn hình . Tháo băng dính giữ kết nối và rút cáp ra khỏi đầu nối trên màn hình LCD .

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2

Model màn hình LCD Acer Aspire R15 ( R5-571TG-59VA) : N156HCA-EA Rev.C1

huong-dan-thao-laptop-acer-aspire-r15-r5-571tg-59va-n16p2
