Hướng dẫn tháo laptop Dell G3 15 3579 model P75F

Trong hướng dẫn này tôi sẽ chỉ như thế nào để tháo laptop Dell G3 15 3579 model P75F

Tôi sẽ tách đáy vỏ của laptop và tháo rời tất cả những thành phần chính bên trong . Đối với thay thế màn hình LCD hãy kiểm tra hướng dẫn thay thế màn hình của tôi ( theo Link được đặt ở cuối bài viết này )

Bước 1

Tháo 8 vít ( được đánh màu đỏ ) ra khỏi đáy vỏ laptop .

Làm lỏng 2 ốc vít ( được đánh màu xanh ) . hai ốc vít này vẫn gắn với đáy vỏ khi bạn tháo rời nó nó .

Bước 2

Bắt đầu tách bộ phận để tay ra khỏi đáy vỏ sử dụng công cụ mở vỏ . Bật chỗ để tay lên để tháo các chốt bị ẩn .

Bước 3

Lật laptop xuống và tháo rời đáy vỏ

Với đáy vỏ được tháo rời bạn có thể dễ dàng vào cả hai khe ram , ổ cứng và cả hai quạt làm mát .

Bộ nhớ tiêu chuẩn của laptop Dell G3 15 3579 là 8 GB hoặc 16 GB nhưng có thể hỗ trợ lên đến 32 GB (2 x 16 GB) DDR4  2666/3200 SODIMM RAM

Bước 4

Tháo rời 5 vít giữ pin với khung

Bước 5

Nhấc pin lên và ngắt kết nối nó ra khỏi mainboard .

Model pin Dell G3 15 3579 : 33YDH

Bước 6

Tháo 2 ốc vít ra khỏi giá ổ cứng và ngắt kết nối cáp Sata ổ cứng ra khỏi mainboard .

Đây là như nào để ngắt kết nối cáp ổ cứng

1. Nhấc thành khóa đầu nối lên (mũi tên màu đỏ)
2. Kéo cáp ra (mũi tên màu vàng)

Bước 7

Tháo ổ cứng với cáp được gắn kèm

Laptop Dell G3 15 3579 được thiết kế với ổ cứng cơ 2,5 inch . Nâng cấp sang ổ cứng SSD 2,5 inch sẽ cải thiện khả năng làm việc laptop đáng kể .

Laptop này có một khe PCIe cho NVMe M.2 SSD . Đây là một nâng cấp tùy chọn và không phải tất cả laptop Dell G3 15 có M.2 SSD được cài đặt . Để cài đặt SSD bạn sẽ cần một tấm chắn đặc biệt .

Đây là ghi chú từ nhà sản xuất Dell

” Tấm chắn ổ cứng SSD chỉ có trên những máy tính với cổ cứng SSD NVMe”

Tôi nghĩ tấm chắn này không nhất thiết , chỉ cần tìm đúng ốc để giữ SSD với vỏ .

Bước 8

Mỗi quạt làm mát được giữ bởi 2 ốc vít

Tháo ốc vít giữ quạt bên phải và bên trái

Bước 9

Nhấc quạt bên phải lên và ngắt kết nối nó ra khỏi mainboard .

Cáp video màn hình được đi ở trên cạnh của quạt . Bạn sẽ phải gỡ cáp video trong khi tháo quạt này .

Bước 10

Nhấc quạt làm mát bên trái lên và ngắt kết nối nó ra khỏi mainboard .

Bước 11

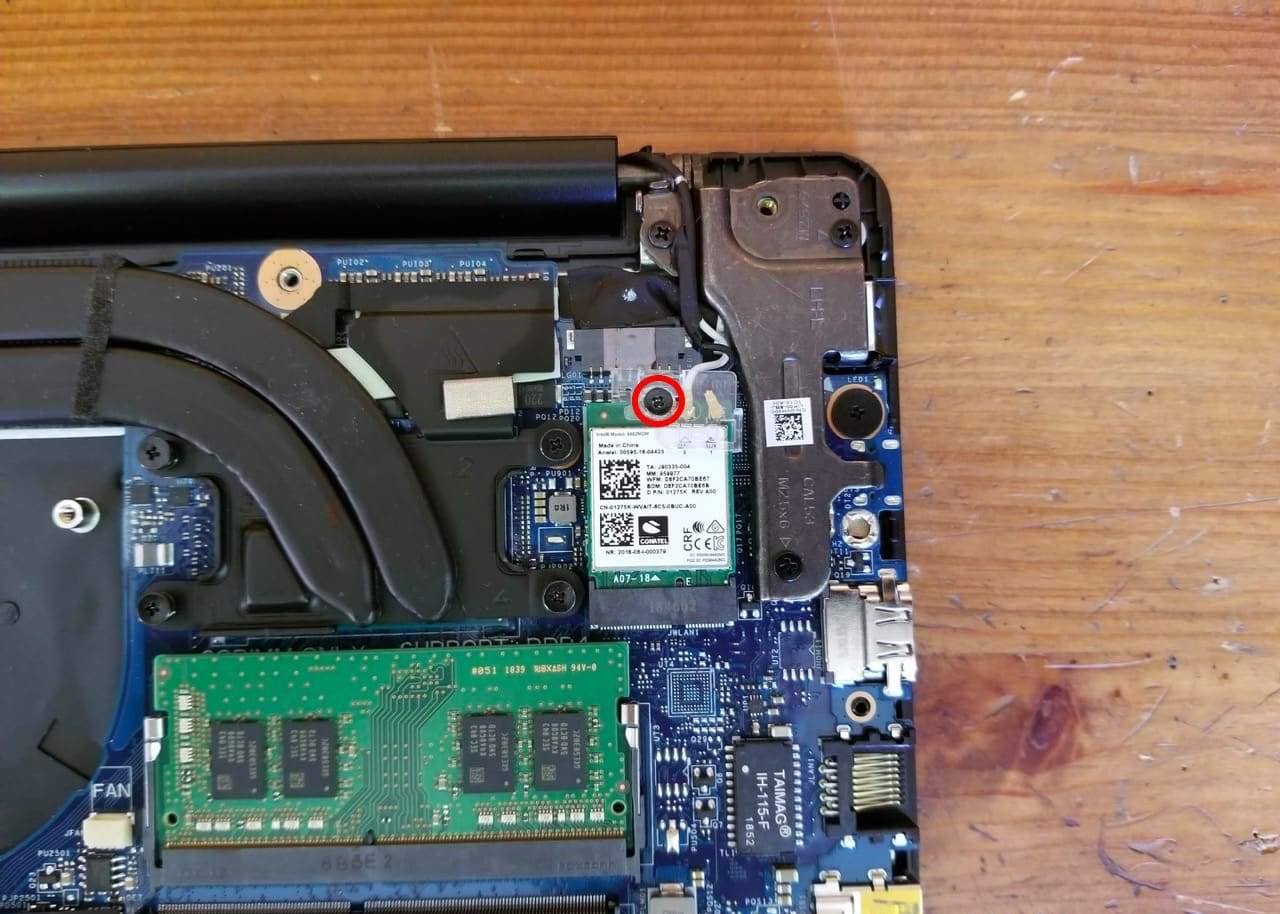

Tháo một vít từ card wifi

Tháo vỏ nhựa giữ cả hai cáp anten .

Bước 12

Rút cáp anten màu trắng và màu đen khỏi card wifi

Bước 13

Tháo rời card wifi

Bước 14

Jack nguồn DC gắn dưới bản lề màn hình bên trái

Tháo 3 ốc vít giữ bản lề

Bước 15

Mở bản lề màn hình bên trái như trên hình ảnh sau

Ngắt kết nối cáp Jack nguồn DC ra khỏi mainboard (mũi tên màu xanh) và tháo rời Jack DC (mũi tên màu vàng)

Bước 16

Tháo rời 3 vít giữ bản lề màn hình bên phải

Ngắt kết nối cáp video ra khỏi mainboard

Để ngắt kết nối cáp video màn hình cần mở khóa đầu nối trước ( mũi tên màu đỏ )

Bước 17

Mở bản lề màn hình bên phải lên

Bước 18

Bây giờ bạn có thể tách chỗ để tay ra khỏi panel màn hình .

Không cần tách panel màn hình ra khỏi vỏ laptop để tháo rời màn hình . Nó có thể được làm mà màn hình vẫn được gắn với vỏ .

Bước 19

Tháo rời 2 ốc vít ra khỏi bo đọc thẻ USB SD

Pin CMOS được gắn với bo này

Bước 20

Nhấc bo đọc thẻ USB SD lên và lật ngược nó lại .

Ngắt kết nối cáp I/O ở trên mặt kia .

Bước 21

Tháo rời bo đọc thẻ USB SD

Bước 22

Tháo 3 ốc vít giữ mainboard với chỗ để tay

Ngắt kết nối các cáp được đánh màu sau :

• Bo cáp I/O ( màu cam )
• Cáp touchpad (màu vàng)
• Cáp đèn bàn phím (màu xanh lá)
• Cáp bàn phím (màu xanh da trời)
• Cáp loa (màu hồng )

Bước 23

Tách mainboard ra khỏi chỗ để tay và tháo rời nó .

Đây là hình ảnh mặt bên kia của mainboard

Bàn phím laptop dell G3 15 3579 không tháo được . Nó được gắn cố định với chỗ để tay và khó thay thế mà không phải thay vỏ trên .

Trong khi đó touchpad và bo nút nguồn có thể tháo dễ dàng và thay thế nếu cần .
