Tháo laptop Acer TravelMate P645 series

Trong hướng dẫn này tôi sẽ chỉ như nào để tháo một laptop Acer TravelMate P645 series . Trong trường hợp cụ thể này tôi tháo model TMP 645-M-6839

Acer TravelMate P645 series được thiết kế với nổi bật :

  • Khe bộ nhớ có thể dễ dàng vào từ đáy
  • Pin được gắn ở bên trong laptop
  • Pin CMOS được hàn với mainboard
  • Jack nguồn DC không được Hàn
  • Bàn phím có thể được tách ra từ vỏ trên
  • Bo nút nguồn được gắn dưới mainboard

Tháo bộ nhớ

Laptop Acer TravelMate P645 chỉ có một khe bộ nhớ cho nâng cấp RAM . Khe bộ nhớ được đặt dưới vỏ và có thể được vào dễ dàng .

Bộ nhớ tối đa cho laptop này là 12 GB ( 8 GB trong khe và 4 GB được hàngl với mainboard )

Bước 1

Tháo 4 ốc vít giữ vỏ . Tháo rời vỏ.

thao-laptop-acer-travelmate-p645-serie

Bước 2

Tháo môđun bộ nhớ và thay thế nó với module có dung lượng lớn hơn nếu cần .

thao-laptop-acer-travelmate-p645-serie

Tháo pin và đế vỏ

Bước 3

Tháo tất cả ốc vít từ đáy vỏ . 3 ốc vít được đánh màu vàng là ngắn hơn 12 cái ốc khác .

thao-laptop-acer-travelmate-p645-serie

Bước 4

Bật đáy vỏ sử dụng một công cụ mở vỏ mỏng . Tiếp tục tháo đáy vỏ với tay của bạn.

thao-laptop-acer-travelmate-p645-serie

Bước 5

Thảo đáy vỏ

thao-laptop-acer-travelmate-p645-serie

Bước 6

Tháo một ốc vít giữ pin chính

Laptop Acer TravelMate P645 series có pin CMOS được hàn với mainboard

thao-laptop-acer-travelmate-p645-serie

Bước 7

Nhấc pin lên và ngắt kết nối cáp ra khỏi mainboard . Tháo rời pin .

thao-laptop-acer-travelmate-p645-serie

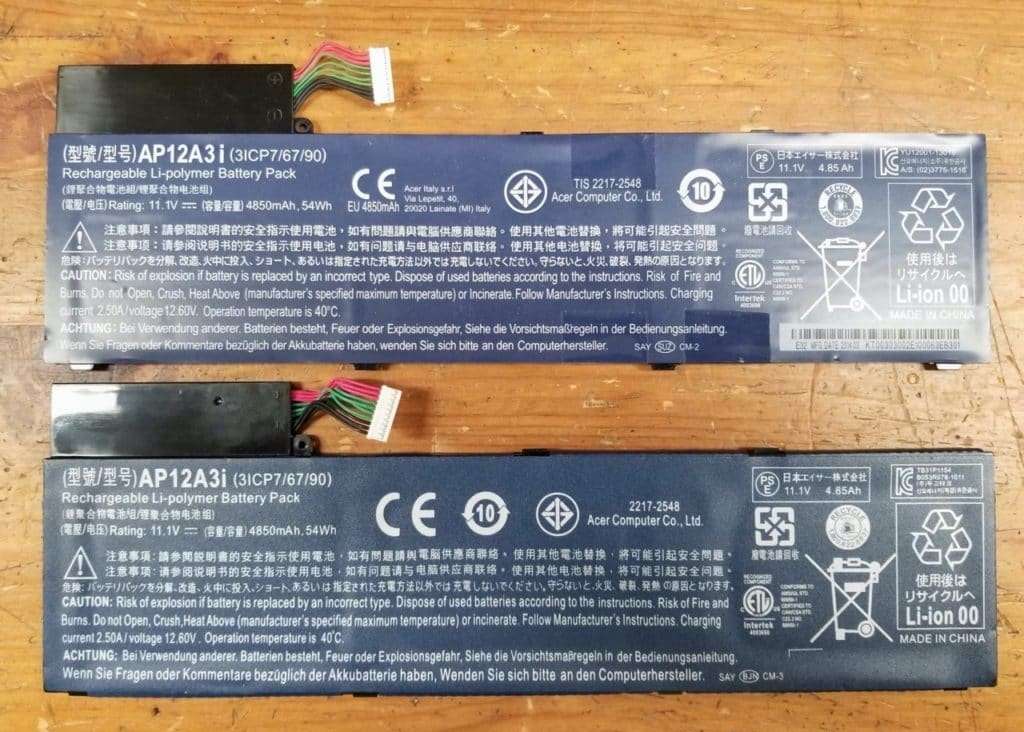

Trên hình ảnh sau bạn có thể thấy hai pin cho laptop Acer TravelMate P645 . Một cái là PIN Acer thật ( ở trên ) và cái ở dưới là hàng nhái . Chúng trông giống nhau nhưng cái pin thật có giấy bóng và có một số seri với ngày sản xuất được in ở phần góc thấp hơn bên phải

thao-laptop-acer-travelmate-p645-serie

Tháo ổ SSD và quạt làm mát

Bước 8

Tháo hai ốc vít giữ quạt làm mát

thao-laptop-acer-travelmate-p645-serie

Bước 9

Ngắt kết nối cáp quạt ra khỏi mainboard và tháo rời quạt .

thao-laptop-acer-travelmate-p645-serie

Bước 10

Tháo 1 ốc vít giữ ổ SSD . Đó là ổ SSD 128GB kingston mSATA

thao-laptop-acer-travelmate-p645-serie

Bước 11

Tháo rời SSD

thao-laptop-acer-travelmate-p645-serie

Tháo card wi-fi và Jack DC

Bước 12

Ngắt cáp jack nguồn DC ra khỏi mainboard

thao-laptop-acer-travelmate-p645-serie

Bước 13

Nhấc lên và tháo rời jack nguồn DC

thao-laptop-acer-travelmate-p645-serie

Bước 14

Ngắt kết nối hai cáp anten ra khỏi card wi-fi

thao-laptop-acer-travelmate-p645-serie

Bước 15

Tháo một ốc vít giữ card wi-fi và kéo card ra

thao-laptop-acer-travelmate-p645-serie

Tháo bo nút nguồn và mainboard

Bước 16

Tháo hai ốc vít giữ mainboard với lắp trên và ngắt tất cả các cáp

thao-laptop-acer-travelmate-p645-serie

Hầu hết các cáp dẹt có thể được tháo như hình ảnh sau

  1. Mở khóa đầu nối bằng cách nhấc thanh khóa lên ( mũi tên màu đỏ )
  2. Kéo cáp ra .

thao-laptop-acer-travelmate-p645-serie

Cáp bàn phím có loại đầu nối khác biệt

Để mở khóa đầu đối này cần trượt thanh khóa màu trắng theo hướng được chỉ ra ra theo hai mũi tên màu đỏ . Sau đó bạn có thể kéo cáp ra .

thao-laptop-acer-travelmate-p645-serie

Đầu nối cáp màn hình có một dải màu đen ở bên trên . Kéo đầu nối lên để rút nó ra khỏi mainboard .

thao-laptop-acer-travelmate-p645-serie

Bước 17

Tháo bàn phím ra khỏi vỏ trên

thao-laptop-acer-travelmate-p645-serie

Đây là mặt kia của mainboard

thao-laptop-acer-travelmate-p645-serie

Nút nguồn được đặt trên một bo riêng ( mà được gắn dưới mainboard )

Bước 18

Thảo hai ốc vít giữ bo nút nguồn

thao-laptop-acer-travelmate-p645-serie

Bước 19

Nhấc lên và tháo bo nút nguồn

thao-laptop-acer-travelmate-p645-serie

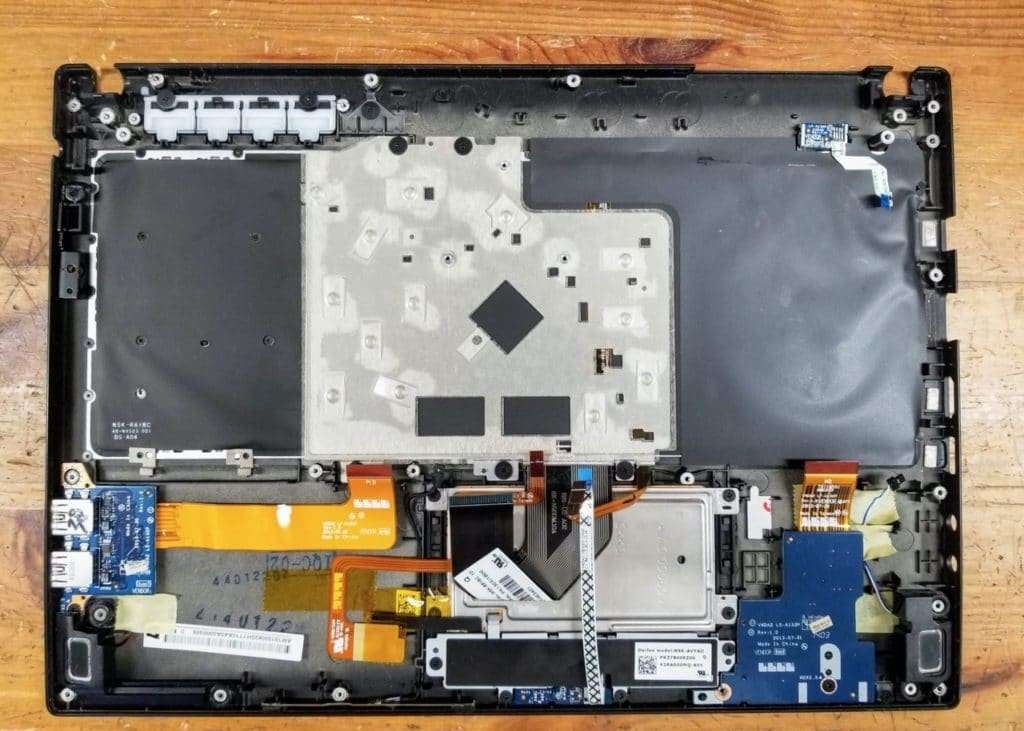

Bàn phím trong laptop Acer TravelMate P645 series có thể tháo rời.

thao-laptop-acer-travelmate-p645-serie

Tháo và lắp màn hình

Để tách panel màn hình ra khỏi vỏ trên cần mở mở màn hình 90 độ bộ và đặt laptop lật ngược trên mép bàn

Bước 20

Tháo 4 ốc vít giữ cả 2 bản lề màn hình

thao-laptop-acer-travelmate-p645-serie

Bước 21

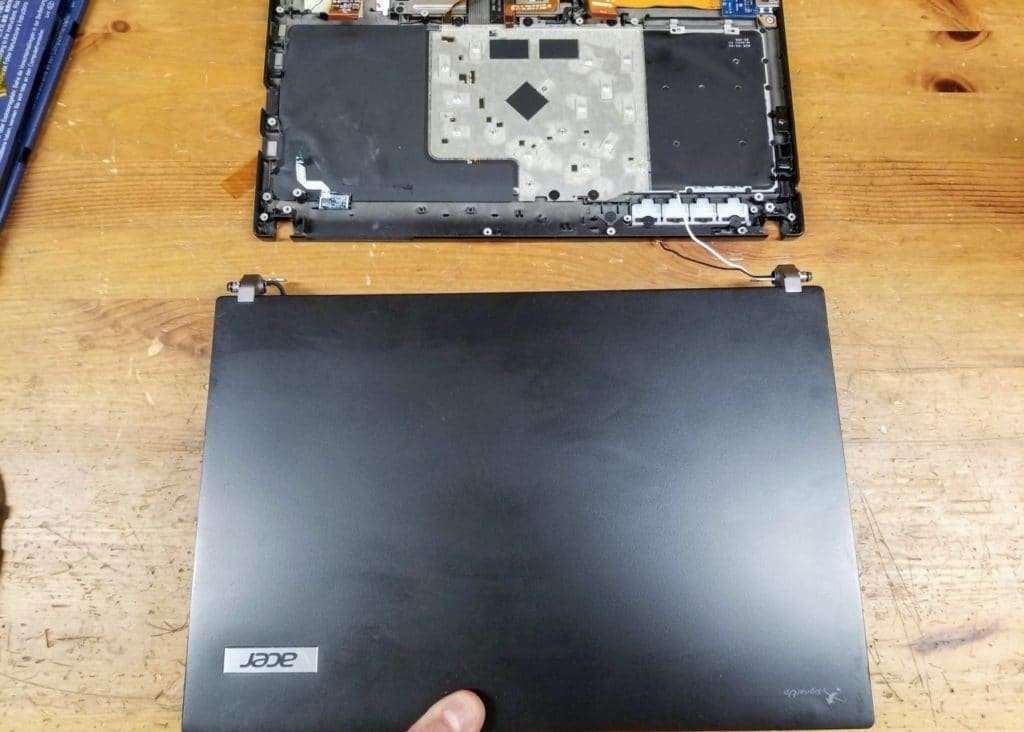

Tách panel màn hình ra khỏi vỏ trên

thao-laptop-acer-travelmate-p645-serie

Tháo rời không cần tháo panel màn hình . Bạn có thể tháo mà màn hình vẫn gắn với vỏ trên .

thao-laptop-acer-travelmate-p645-serie

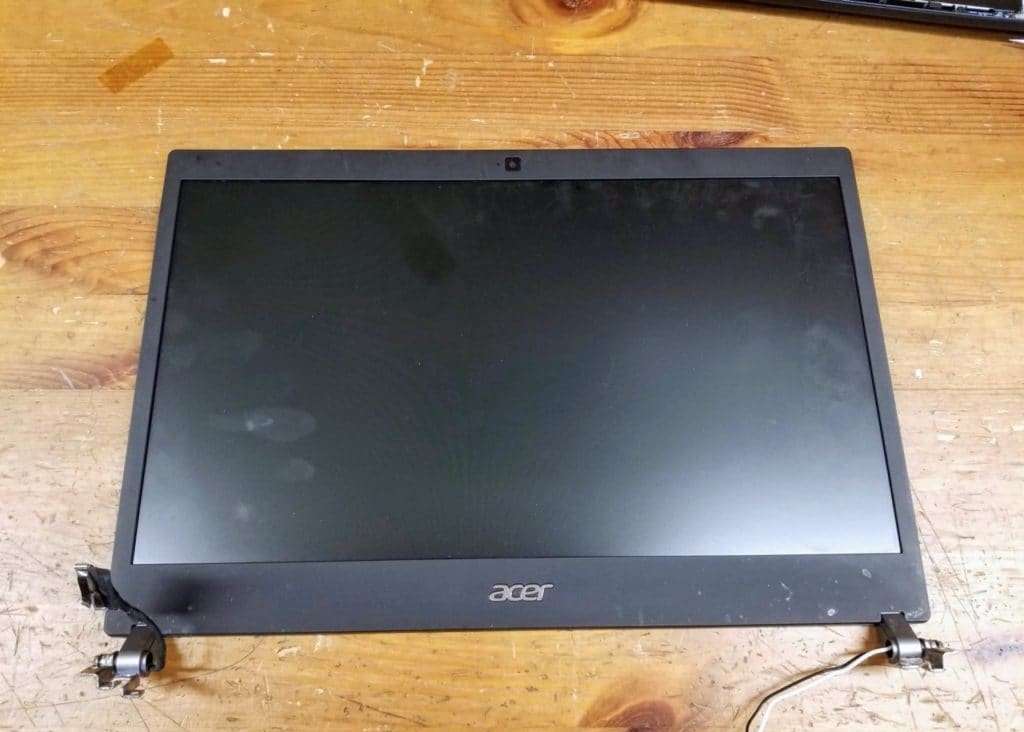

Bước 22

Tách cẩn thận mép màn hình ra khỏi màn hình hình và tháo rời nó . Có nhiều chốt bí ẩn gắn mép với vỏ . Lắc giật mép để tháo các chốt .

thao-laptop-acer-travelmate-p645-serie

Bước 23

Khi mép được tháo bạn có thể vào và tháo rời 4 ốc vít giữ màn hình LCD với vỏ ở đằng sau . Sau đó bạn có thể tách màn hình LCD ra khỏi vỏ , ngắt kết nối cáp video và tháo màn hình hoàn toàn .

thao-laptop-acer-travelmate-p645-serie
