Tháo laptop Acer Aspire 4743 series

Trong hướng dẫn sau tôi sẽ tháo một laptop Acer Aspire 4743 series .

Trong trường hợp này tên đầy đủ model là : Aspire 4743z-4861

Bước 1

Đảm bảo nó được tắt hoàn toàn trước khi bắt đầu quá trình tháo lắp .

Mở khóa và tháo pin

Bước 2

Thảo 3 ốc vít giữ nắp đáy vỏ

Nhấc lên và tháo rời vỏ .

Dưới vỏ bạn sẽ tìm thấy ổ cứng , card wifi và cả hai module Ram

Tháo một ốc vít giữ ổ cứng .

Bước 3

Trượt ổ cứng sang bên trái để ngắt kết nối nó khỏi mainboard .

Thảo bộ phận của cứng khỏi laptop .

Bước 4

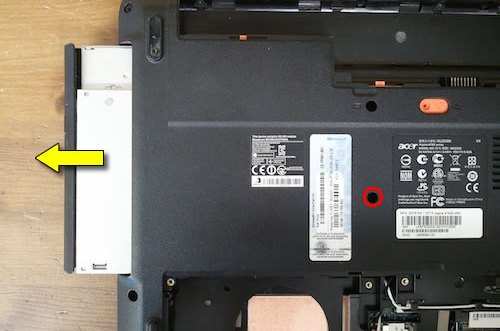

Tháo một ốc vít giữ ổ quang .

Kéo ổ sang bên trái và tháo nó ra khỏi vỏ .

Bước 5

Tháo 2 ốc vít giữ bàn phím

Bước 6

Có 5 chốt giữ bàn phím với nắp vỏ trên .

Đẩy chốt với một vít nhỏ đến khi nó dịch chuyển vào bên trong vỏ .

Khi chốt được đẩy vào , bàn phím sẽ bật lên một chút và chốt sẽ không thể khóa lại.

Làm tương tự với tất cả những chất còn lại

Bước 7

Tách bàn phím ra khỏi nắp vỏ trên và lật nó xuống.  Đặt trên chỗ nghỉ tay .

Bước 8

Bây giờ bạn có thể vào đầu nối cáp bàn phím , mở khóa nó và tháo cáp nối

Bước 9

Nhấc cảnh trái của thanh giữ lên đến khi nó mở một góc 90 độ ( Mũi Tên Xanh )

Kéo cáp ra khỏi đầu nối ( mũi tên vàng )

Bây giờ bạn có thể tháo bàn phím một cách hoàn toàn.

Bước 10

Thảo những ốc vít được đánh dấu ở nắp đáy vỏ

Bước 11

Tạo một ốc vít giữ bộ phận nắp vỏ trên ( chỗ nghỉ tay )

Ngắt kết nối nút ( mũi tên trái )

Ngắt kết nối đầu nối touchpad ( mũi tên phải )

Mở khóa đầu nối bằng cách nhấc thanh giữ lên .

Bước 12

Bắt đầu tách bộ phận lắp vỏ trên khỏi đáy vỏ .

Tôi sử dụng một cái gảy guitar để tách hai phần ra khỏi nhau .

Bước 13

Tháo lắp vỏ trên

Trên mặt kia bạn có thể vào cả hai loa , touchpad và bo mạch nút nguồn .

Khi nắp vỏ trên được tháo rời bạn có thể vào pin CMOS và bo USB

Bước 14

Trước khi bạn có thể tháo mainboard khỏi vỏ cần ngắt kết nối hay cáp anten ra khỏi card wifi .

Bước 15

Tháo một ốc vít giữ mainboard

Ngắt kết nối cáp màn hình và cáp bo USB

Đây là như nào để rút cáp màn hình .

Bước 16

Bắt đầu nhấc mainboard lên trên cạnh phải

Bước 17

Tháo rời mainboard ra khỏi vỏ . Nó lộ ra đầu nối nguồn được gắn kèm .

Trên mặt kia của mainboard Bạn có thể vào quạt làm mát và tản nhiệt

Ở laptop Acer Aspire 4743 series đầu nỗi nguồn có thể dễ dàng được thay thế .

Đơn giản là rút cáp ra khỏi mainboard và thay thế với cái mới
